HJ－FWZS型除尘风机消声器
1、结构型式：HJ-FWZS型离心风机消声器系阻性蜂窝式结构，它由许多平行的单元消声管有序排列而成，具有消声量大，阻损小等特点。
2、适用范围：主要用于降低中低压离心机产生的空气动力性噪声。
型号规格性能外形尺寸如下：
|
型号 |
适用风量范围1 |
适用风量范围2 |
||||||
|
风量(m3/h)） |
消声值dB(A) |
阻力损失（Pa） |
风量(m3/h)） |
消声值dB(A) |
阻力损失（Pa） |
|||
|
静态 |
动态 |
静态 |
动态 |
|||||
|
HJ－FWZS-1 |
5000-10000 |
29 |
28 |
100 |
10000-20000 |
29 |
26 |
200 |
|
HJ－FWZS-2 |
10000-20000 |
29 |
27 |
20000-30000 |
29 |
26 |
||
|
HJ－FWZS-3 |
20000-30000 |
29 |
27 |
30000-40000 |
29 |
26 |
||
|
HJ－FWZS-4 |
30000-40000 |
29 |
27 |
40000-50000 |
29 |
26 |
||
|
HJ－FWZS-5 |
40000-50000 |
29 |
27 |
50000-60000 |
29 |
26 |
||
|
HJ－FWZS-6 |
50000-60000 |
29 |
27 |
60000-70000 |
29 |
26 |
||
|
HJ－FWZS-7 |
60000-70000 |
29 |
27 |
70000-80000 |
29 |
26 |
||
|
HJ－FWZS-8 |
70000-80000 |
29 |
27 |
80000-90000 |
29 |
26 |
||
|
HJ－FWZS-9 |
80000-90000 |
29 |
27 |
90000-100000 |
29 |
26 |
||
|
HJ－FWZS-10 |
90000-100000 |
29 |
27 |
100000-110000 |
29 |
26 |
||
|
HJ－FWZS-11 |
100000-110000 |
29 |
27 |
110000-120000 |
29 |
26 |
||
|
HJ－FWZS-12 |
110000-120000 |
29 |
27 |
120000-140000 |
29 |
26 |
||
|
HJ－FWZS-14 |
120000-140000 |
29 |
27 |
140000-160000 |
29 |
26 |
||
|
HJ－FWZS-16 |
140000-160000 |
29 |
27 |
160000-180000 |
29 |
26 |
||
|
HJ－FWZS-18 |
160000-180000 |
29 |
27 |
180000-200000 |
29 |
26 |
||
|
HJ－FWZS-20 |
180000-200000 |
29 |
27 |
200000-240000 |
29 |
26 |
||
|
HJ－FWZS-24 |
200000-240000 |
29 |
27 |
240000-300000 |
29 |
26 |
||
|
HJ－FWZS-30 |
240000-300000 |
29 |
27 |
300000-360000 |
29 |
26 |
||
|
HJ－FWZS-36 |
300000-360000 |
29 |
27 |
360000-400000 |
29 |
26 |
||
|
HJ－FWZS-40 |
360000-400000 |
29 |
27 |
400000-500000 |
29 |
26 |
||
|
HJ－FWZS-50 |
400000-500000 |
29 |
27 |
500000-600000 |
29 |
26 |
||
|
HJ－FWZS-60 |
500000-600000 |
29 |
27 |
600000-720000 |
29 |
26 |
||
|
HJ－FWZS-72 |
600000-720000 |
29 |
27 |
720000-1000000 |
29 |
26 |
||

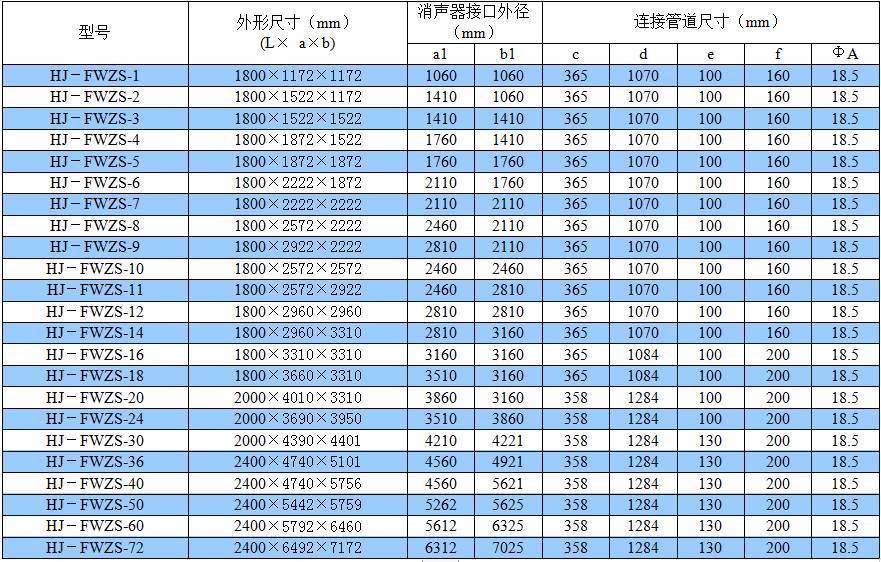

安装尺寸如下：
HJ－FWZS型离心风机消声器外形示意图
